Что такое CAN-шина в автомобиле, где ее найти и как проверить мультиметром или осциллографом: сопротивление, напряжение, типичные неисправности.
CAN-шина — это цифровая сеть, по которой электронные блоки автомобиля обмениваются данными: двигатель, коробка передач, ABS, подушки безопасности, панель приборов. Физически это два скрученных провода, CAN High и CAN Low. Самая простая проверка — мультиметром: на обесточенной шине сопротивление между CAN-H и CAN-L должно быть около 60 Ом.
Что такое CAN-шина в автомобиле
Controller Area Network разработала компания Bosch в 1980-х годах именно для автомобилей. Вместо отдельного провода для каждого сигнала все блоки подключены к общей паре проводов и по очереди передают короткие сообщения. Каждое сообщение имеет идентификатор и приоритет, поэтому важные данные, например от тормозов, проходят первыми.
Пример: вы нажимаете педаль тормоза. Блок ABS отправляет сообщение в шину, а его одновременно получают блок двигателя, система стабилизации, стоп-сигналы и панель приборов.
Зачем нужна CAN-шина
- Меньше проводов.Жгут становится легче и дешевле, а в нем меньше мест, где что-то может перетереться.
- Один датчик для многих блоков.Сигнал датчика скорости, например, используют и спидометр, и ABS, и блок двигателя.
- Диагностика с одного разъема.Сканер в разъеме OBD II видит ошибки всех блоков.
- Данные для дополнительного оборудования.GPS-трекер может брать из шины уровень топлива, пробег и обороты, не вмешиваясь в штатные датчики.
Для мониторинга автопарка последний пункт самый важный. Дальнобойщик заправился, а в кабинете видна и заправка, и дальнейший расход без отдельного датчика в баке. Для таких задач есть считыватели CAN-шины. Учтите: штатный датчик топлива менее точный, чем отдельный датчик уровня, поэтому для строгого контроля топлива в автопарке часто ставят оба.

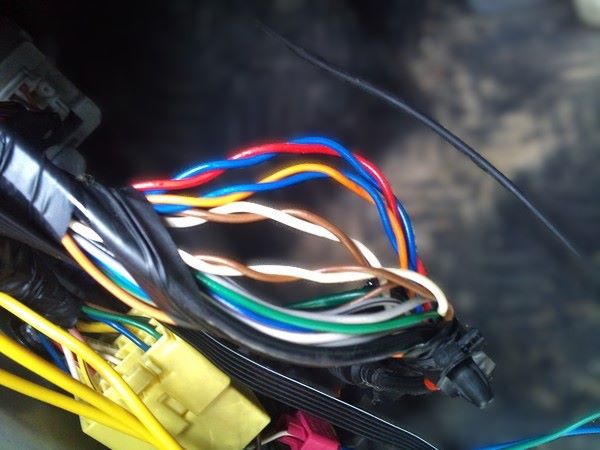

Как выглядит CAN-шина
Это пара скрученных между собой проводов в общем жгуте. Скручивание уменьшает влияние помех от катушек зажигания, стартера и других мощных потребителей. Цвета проводов у разных производителей разные, поэтому сверяйтесь со схемой именно вашей модели.
В современном авто обычно несколько CAN-шин: быстрая для двигателя и трансмиссии и более медленная для «комфорта» — стеклоподъемников, климата, мультимедиа. Между собой они соединяются через центральный блок, или шлюз.
Принцип работы CAN-шины
Сигнал передается дифференциально: блок меняет напряжение на обоих проводах одновременно в противоположные стороны, а приемник читает разницу между ними. Помеха действует на оба провода одинаково, поэтому на разницу почти не влияет.
В скоростной CAN-шине по стандарту ISO 11898-2 в состоянии покоя на обоих проводах примерно 2,5 В. Когда блок передает активный бит, CAN-H поднимается примерно до 3,5 В, а CAN-L опускается примерно до 1,5 В. На двух концах шины стоят резисторы-терминаторы по 120 Ом.
Где находится CAN-шина
Шина проходит через весь автомобиль, но проще всего добраться до нее через диагностический разъем OBD II под панелью приборов со стороны водителя. По стандарту SAE J1962 контакт 6 — это CAN-H, а контакт 14 — CAN-L. Также шину можно найти возле блока двигателя, панели приборов и блока управления кузовом. Точное расположение зависит от марки и модели.

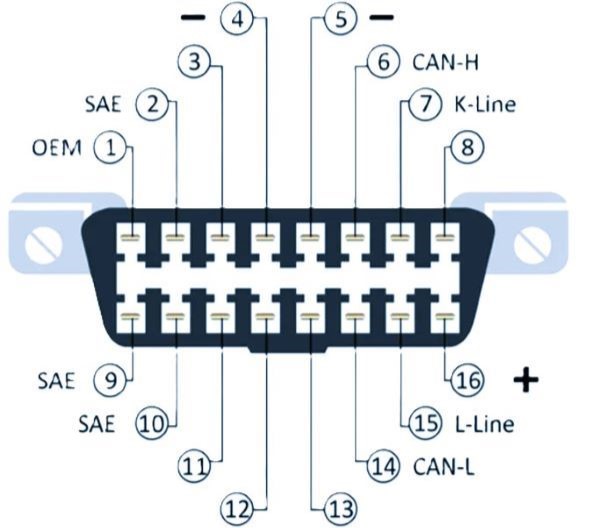

Распиновка CAN-шины
Распиновка показывает, какой провод к какому контакту разъема подключен. В разъеме OBD II, кроме CAN-H и CAN-L на контактах 6 и 14, есть масса на контактах 4 и 5 и +12 В на контакте 16. Для подключения трекера или считывателя монтажники пользуются схемой конкретного авто: ошибка может вызвать ошибки на панели приборов.
Основные неисправности CAN-шины
- Обрыв провода CAN-H или CAN-L.
- Короткое замыкание между CAN-H и CAN-L, на массу или на +12 В.
- Окисленные или влажные контакты в разъемах.
- Неисправный блок, который «забивает» шину мусорными сообщениями.
- Некачественно подключенное дополнительное оборудование: сигнализация, магнитола, трекер.
Симптомы: одновременно горят несколько контрольных ламп, стрелки приборов падают до нуля, авто не заводится, а диагностический сканер показывает ошибки связи с блоками (коды группы U).
Как проверить CAN-шину мультиметром
- Выключите зажигание, отключите минусовую клемму аккумулятора и подождите несколько минут, чтобы блоки «уснули». Сопротивление измеряют только на обесточенной шине.
- Найдите CAN-H и CAN-L, например контакты 6 и 14 разъема OBD II.
- Измерьте сопротивление между ними.
- Сравните результат с таблицей.
| Сопротивление между CAN-H и CAN-L | Что это значит |
|---|---|
| Около 60 Ом | Норма: оба терминатора на месте, шина цела |
| Около 120 Ом | Отключен один терминатор или обрыв шины между точкой измерения и одним из концов |
| Около 0 Ом | Короткое замыкание между CAN-H и CAN-L |
| Очень большое, прибор показывает обрыв | Отключены оба терминатора или обрыв в обе стороны |
Чтобы найти место обрыва, измерьте сопротивление одного провода, например CAN-L, между двумя блоками. Исправный провод показывает около 0 Ом, а большое сопротивление означает обрыв на этом участке. Затем так же проверьте CAN-H.
Проверка напряжения
Подключите аккумулятор и включите зажигание. Мультиметр в режиме постоянного напряжения относительно массы обычно покажет на CAN-H чуть больше 2,5 В, а на CAN-L — чуть меньше. Если на одном из проводов 0 В или 12 В, ищите замыкание на массу или на плюс.
Проверка осциллографом
Осциллограф показывает форму сигнала: на CAN-H прямоугольные импульсы вверх от 2,5 В, на CAN-L — зеркальные импульсы вниз. Заваленные фронты, шум или «ступеньки» указывают на плохой контакт, проблему с терминаторами или помехи. В медленной отказоустойчивой CAN-шине уровни другие, поэтому для нее пользуйтесь документацией производителя авто.
CAN-шина и GPS-трекер
Трекер получает данные с CAN-шины двумя способами: через бесконтактный считыватель, который крепят на провод без нарушения изоляции, или через прямое подключение к CAN-H и CAN-L. Часть трекеров, например Teltonika FMB140, имеет встроенный обработчик CAN-данных, к другим добавляют адаптер вроде CAN-адаптера Teltonika LV-CAN200. Перечень доступных данных зависит от модели авто, поэтому совместимость проверяют до монтажа.
Частые вопросы
Можно ли проверить CAN-шину обычным мультиметром?
Да, для базовой проверки мультиметра достаточно. Им измеряют сопротивление между CAN-H и CAN-L на обесточенной шине и напряжение на каждом проводе при включенном зажигании. Он покажет обрыв, замыкание или отсутствующий терминатор, но форму сигнала и помехи видно только на осциллографе.
Каким должно быть сопротивление CAN-шины?
На исправной скоростной CAN-шине сопротивление между CAN-H и CAN-L составляет около 60 Ом. Это два терминатора по 120 Ом, соединенные параллельно. Около 120 Ом означает, что один терминатор отключен или есть обрыв, а почти ноль — короткое замыкание между проводами.
Безопасно ли подключать GPS-трекер к CAN-шине?
Да, если подключение выполнено правильно. Бесконтактный считыватель только «слушает» шину и не вмешивается в ее работу, поэтому он самый безопасный для новых авто. Прямое подключение лучше доверить монтажникам со схемой вашей модели, потому что ошибка может вызвать сбои в работе блоков и ошибки на панели.
Какие данные GPS-трекер берет из CAN-шины?
Чаще всего это уровень топлива со штатного датчика, пробег по одометру, обороты и температура двигателя, расход топлива и состояние педалей. Для грузовиков и агротехники данных обычно больше. Точный перечень зависит от марки и модели, поэтому перед монтажом сверяйте авто со списком совместимости.
